Скрытый люк закрывает технический проем и сохраняет доступ к оборудованию за облицовкой. В отделанной стене ревизионный люк под плитку заменяет небольшой участок неподвижной обшивки дверцей. Его устройство связывает три вещи: габариты рамы, движение створки и расположение отделки.
Ревизионный люк под плитку с открытой дверцей и доступом к сантехническим коммуникациям.
Фото: © сгенерировано в ChatGPT
Для чего нужен скрытый ревизионный люк
За плиточной стеной могут находиться счетчики, запорные краны и фильтры. Он оставляет к ним доступ для осмотра и обслуживания, поэтому отделку не приходится разбирать при каждом обращении к оборудованию.
Доступ к коммуникациям
После открывания снимают показания, осматривают соединения и обслуживают доступные узлы. Чтобы найти проблему при появлении влаги, важен обзор пространства внутри. Возможность ремонта зависит еще и от того, хватает ли места для рук, инструмента и извлечения детали.
Маскировка проема облицовкой
Подвижную часть облицовывают плиткой, продолжая рисунок стены. Ее контур стараются совместить с межплиточными швами. Скрытым такой люк называют из-за отделки: граница подвижного участка остается, но меньше выделяется на общем фоне.
Как устроена конструкция
Основу образуют неподвижная рама и подвижная дверца. Петли связывают их между собой, а запирающий механизм удерживает ее в закрытом положении.
Рама и дверца
Раму закрепляют в проеме стены или короба. Она принимает нагрузку от створки вместе с облицовкой и передает ее основанию. После монтажа покрытия масса увеличивается. Допустимую нагрузку указывает техническая документация конкретной модели.
Петли, замок и основание под плитку
Петли задают траекторию открывания. От их устройства зависит, как облицованный край проходит мимо соседней плитки. Способ отпирания и возможности регулировки описаны в паспорте изделия. Листовое основание служит поверхностью для приклеивания облицовки, его материал также зависит от модели.
Какие параметры характеризуют люк
Одной ширины и высоты недостаточно для описания изделия. Размер рамы, площадь дверцы и световой проем обозначают разные параметры.
- Габариты рамы определяют занимаемое место.
- Размер дверцы связан с площадью подвижной облицовки.
- Световой проем показывает, какое пространство остается для доступа к оборудованию.

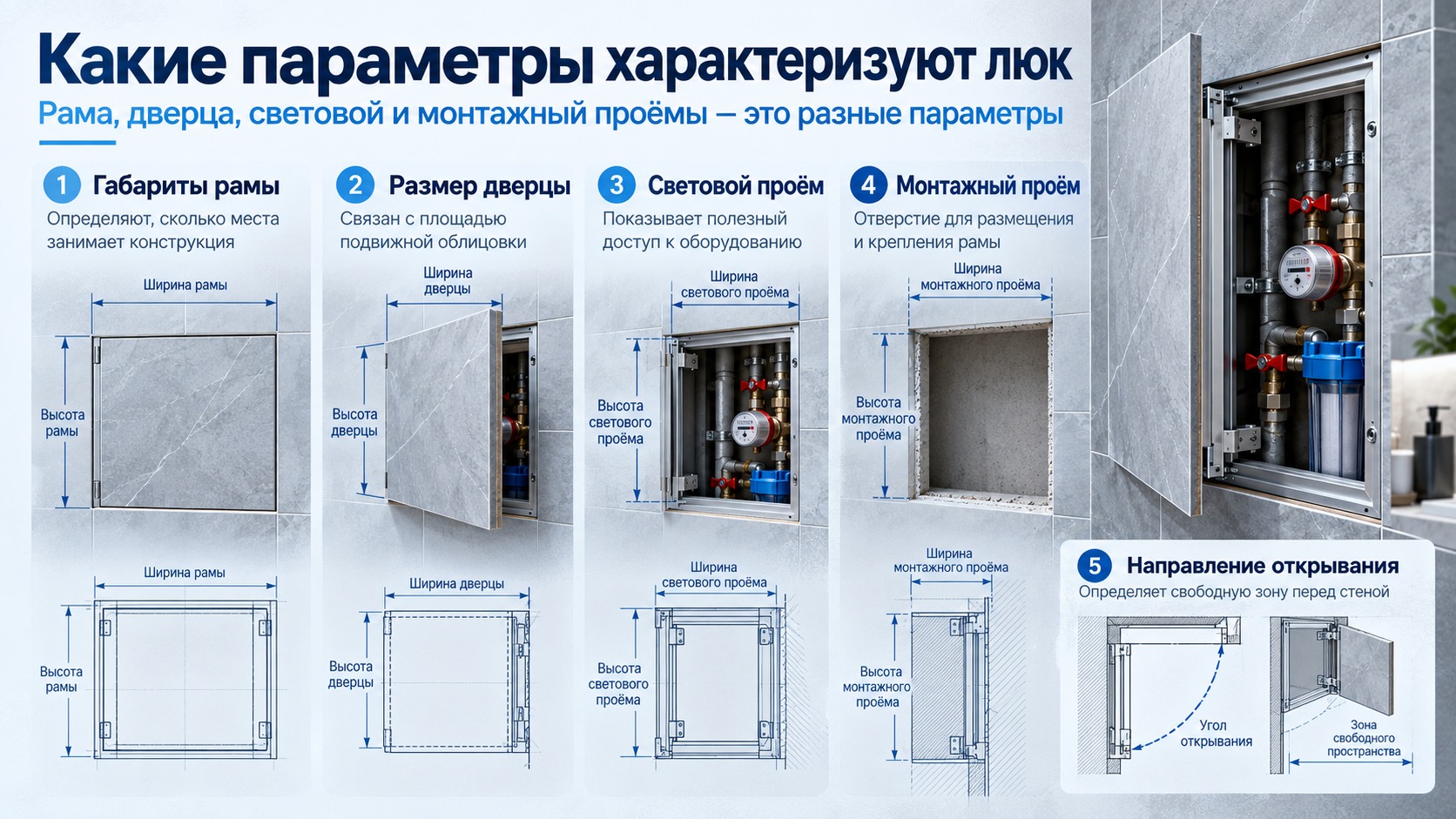

Параметры ревизионного люка под плитку: габариты рамы, размер дверцы, световой и монтажный проемы.
Фото: © сгенерировано в ChatGPT
Размер монтажного проема
Монтажный проем – отверстие, в котором размещают и закрепляют раму. У конструкций этой группы, включая ревизионные люки под плитку в Петровиче, соотношение размеров проема и рамы уточняют по монтажной схеме конкретной модели. Условное обозначение размера не заменяет этот чертеж.
Габариты дверцы и направление открывания
Площадь дверцы не всегда совпадает с площадью наклеенного покрытия: облицовка может выступать за основание в пределах, разрешенных изготовителем. Направление и траектория открывания определяют свободную зону перед стеной. Полотенцесушитель, сантехника или мебель в этой зоне могут ограничивать движение.
Как люк связан с облицовкой
Положение плиточных швов связано с границами дверцы. Даже при совпадении рисунка подвижному участку требуется отдельный контур для открывания без контакта с соседней облицовкой.
Раскладка плитки
Раскладка показывает, какая часть покрытия приходится на дверцу и где проходят ее края. Чаще всего рисунок продолжают так, чтобы люк воспринимался как часть стены. При этом формат плитки сам по себе не определяет размер конструкции: значение имеют допустимые свесы и положение отверстия относительно оборудования.
Зазоры и доступ к механизму открывания
Зазор по контуру отделяет подвижную часть от неподвижной. Его величину и способ оформления задает документация изделия. Жесткое заполнение, связывающее оба края, мешает открыванию. Отделка также не должна мешать предусмотренному способу отпирания. Для нажимной конструкции сохраняется возможность рабочего перемещения дверцы.
Связь конструкции и доступа
Скрытый люк объединяет техническое отверстие и участок плиточной отделки. Рама задает положение, а механизм определяет движение. Световой проем и раскладка вместе влияют на то, насколько доступными остаются коммуникации.
